目镜

大视野 WF10X(视场数Φ22mm)

物镜

无限远长工作距离平场消色差物镜  明场物镜

PL L5X/0.16  工作距离：25 mm

PL L10X/0.25  工作距离：20.2 mm

PL L20X/0.40  工作距离：8.80 mm

PL L50X/0.70  工作距离：3.68 mm

PL L100X/0.85（干式Dry）  工作距离：0.40 mm

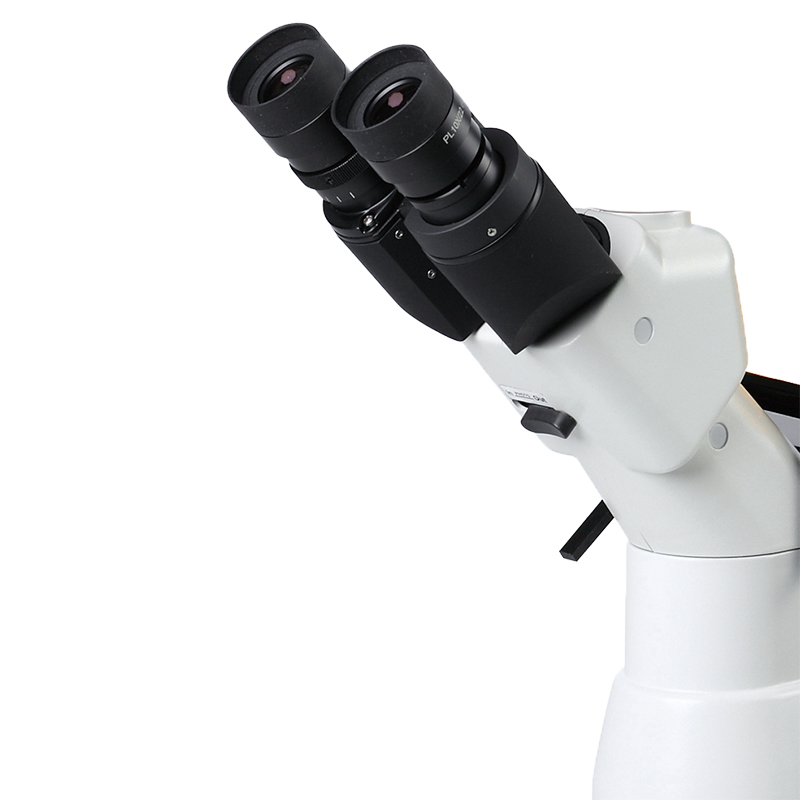

目镜筒

45˚倾斜,瞳距调节范围53~75mm.

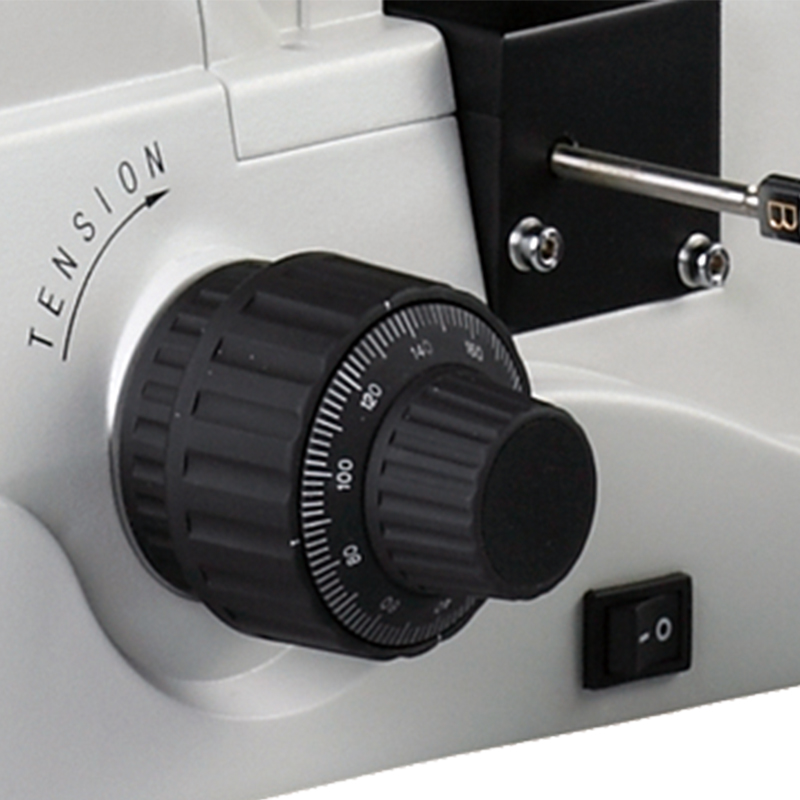

调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位)

载物台

机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.

圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm.

照明系统

6V30W卤素灯，亮度可调,适用于

12V50W卤素灯，亮度可调,适用于

内置视场光阑、孔径光阑与拉板式起偏器

配磨砂玻璃，黄、绿、蓝滤色片

选配件

名称

类别/技术参数

目镜

分划目镜10X（Φ22mm）

物镜

PL L5X/0.10  工作距离：26.12 mm

明视场

PL L40X/0.60  工作距离：3.68 mm

PL L60X/0.70  工作距离：3.18 mm

PL L80X/0.80  工作距离：1.28 mm

CCD接头

0.5X

1X

0.5X带分划尺,格值0.1mm/格
