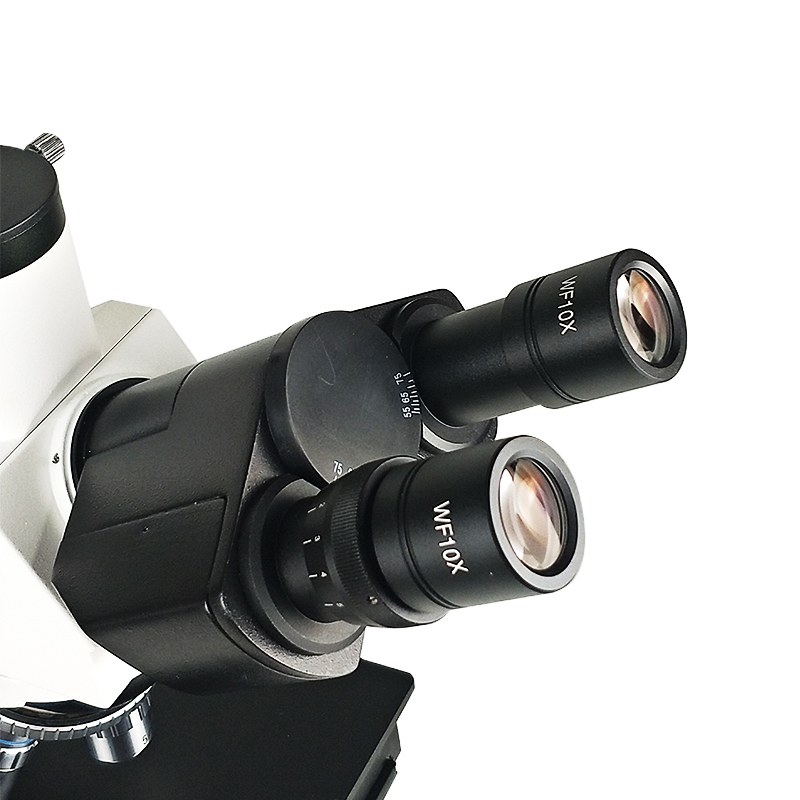

目镜

大视野 WF10X(Φ22mm)

物镜

无限远长距平场消色差物镜(无盖玻片)

PL L5X/0.12  工作距离：26.1 mm

PL L10X/0.25 工作距离：20.2 mm

            PL L40X/0.60（弹簧） 工作距离：3.98 mm

            PL L60X/0.70（弹簧） 工作距离：3.18 mm

目镜筒

三目镜,倾斜30˚

落射照明系统

6V 30W卤素灯,亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

蓝滤色片和磨砂玻璃集光器

卤素灯照明适用

6V 20W 卤素灯,亮度可调

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

五孔(内向式滚珠内定位

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

偏光装置

(内置检偏振片,可进行切换)    推拉式切换

特点

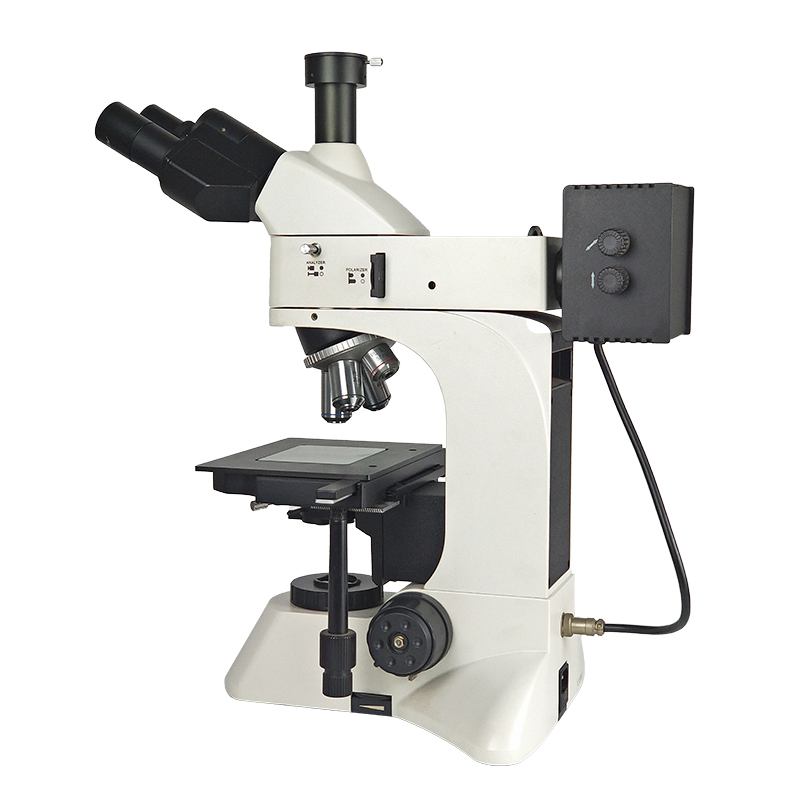

此金相显微镜适用于对不透明样品进行显微观察。本仪器配置落射照明器、无限远长距平场消色差物镜、大视野目镜和内置偏光观察装置，具有外型美观，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

选配件

名称

类别/技术参数

目镜

分划目镜10X(视场数Φ22mm) 格值0.10mm/格

物镜

无限远长距平场消色差物镜(无盖玻片)

PL L 20X/0.40工作距离：8.80mm

PL L50X/0.70（弹簧） 工作距离：3.68 mm

PL L80X/0.80（弹簧） 工作距离：1.25 mm

PL L 100X/0.85（弹簧）(干式) 工作距离:0.4mm

CCD接头

1X

0.5X

0.5X带分划尺,格值0.1mm/格

  工业相机

VGA模式工业相机

USB模式工业相机（支持软件测量，存储，输出，分析）

HDMI高清工业相机

电脑

17英寸显示器  4:3规格

联想扬天系列工业电脑         （选配）
